I. TỔNG QUAN HỆ THỐNG HẠNG MỤC THẦU & CÔNG TRÌNH THI CÔNG

Để bàn giao một công trình đại tượng đồng hoàn chỉnh "Chìa khóa trao tay" , Tổng thầu EPC sẽ quản lý và triển khai 4 nhóm hạng mục thầu cốt lõi:

[Móng Bệ Bê Tông Cốt Thép] ──► [Khung Xương Inox Chịu Lực] ──► [Vỏ Đồng Mỏng 5mm Hàn Ghép] ──► [Hạ Tầng Kỹ Thuật Phụ Trợ]

1. Hạng mục Xây dựng Hệ Bệ & Móng Bê tông Cốt thép

Khảo sát địa chất chuyên sâu: Tăng cường khoan sát nén tĩnh, đo đạc mô-đun đàn hồi của đất nền tại vị trí chùa.
Xử lý nền móng: Thi công cọc khoan nhồi / cọc bê tông cốt thép tải trọng lớn ăn sâu vào tầng đá gốc.
Hệ bệ Bê tông cốt thép: Thi công đài móng, dầm giằng, bệ đỡ kiến trúc bọc đá bên ngoài và cốt cứng chịu lực bên trong. Cấu trúc bệ tích hợp khoang kỹ thuật nội bộ, lối đi bảo trì và phòng điều khiển hệ thống.

2. Hạng mục Kết cấu Khung xương Inox Chịu lực

Chất liệu chuyên dụng: Sử dụng Inox SUS 316L / SUS 304 chống ăn mòn hóa học và chịu lực nén/kéo cực cao.
Hệ khung không gian: Thiết kế dạng khung dàn 3D mô phỏng theo đường nét vóc dáng tượng, đóng vai trò là "xương sống" chịu tải trọng bản thân và tải trọng gió/động đất.
Hệ gối đỡ đàn hồi: Các điểm liên kết mềm giữa vỏ đồng 5mm và khung inox, cho phép sự giãn nở nhiệt vi mô độc lập giữa hai vật liệu.

3. Hạng mục Chế tác Vỏ Đồng Mỏng 5mm & Hàn Ghép

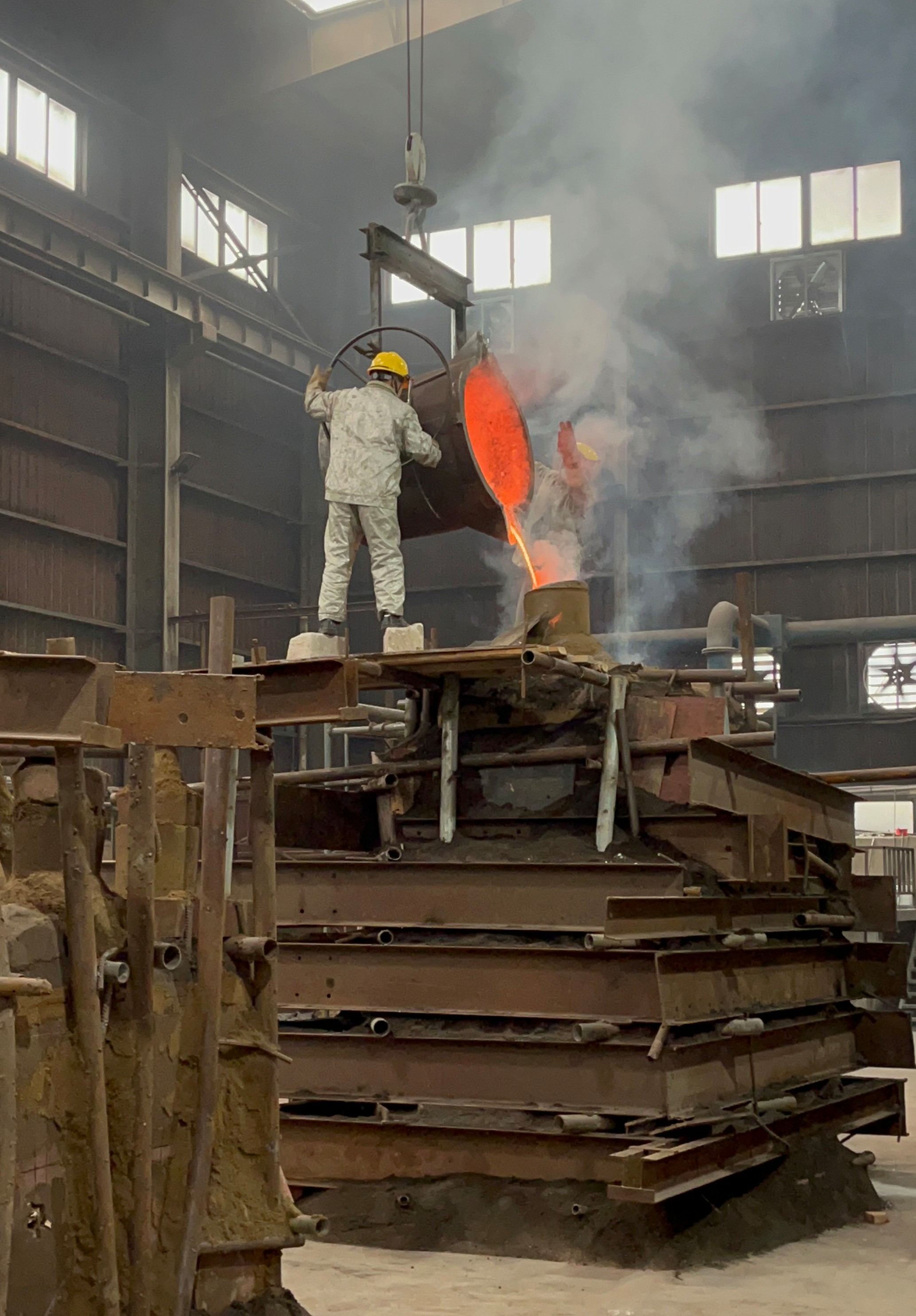

Đúc đúc chân không phân đoạn: Đúc các tấm vỏ đồng chuẩn chiều dày 5 mm ±0.2 mm bằng hợp kim đồng chuẩn quốc tế.
Hàn ghép cụm & Công nghệ nối kim loại: Sử dụng công nghệ hàn TIG/MIG chuyên dụng cùng loại que hàn đồng đồng chất, đảm bảo mối hàn bền cơ tính và đồng màu 100%.
Phủ màu Mỹ thuật & Bảo vệ: Xử lý hóa nhiệt bề mặt tạo màu giả cổ mỹ thuật và tạo màng oxit thụ động hóa chống oxy hóa tự nhiên.

4. Hạng mục Hạ tầng Kỹ thuật & Phụ trợ

Hệ thống chống sét tiếp địa: Hệ thống kim thu sét ẩn/tích hợp đỉnh tượng và lưới tiếp địa trở kháng < 1Ω
Hệ thống chiếu sáng cảnh quan & Nghệ thuật: Chiếu sáng mặt ngoài và chiếu sáng nội bộ khoang tượng.
Hệ thống thông gió & Kiểm soát vi khí hậu nội bộ: Quạt thông gió đối lưu, máy tách ẩm bảo vệ kết cấu khung thép bên trong.

II. QUY TRÌNH CÔNG VIỆC KỸ THUẬT TRIỂN KHAI TỔNG THẦU

1.Mô phỏng & Thiết kế Kỹ thuật: Ứng dụng phần mềm mô phỏng chuyên sâu.

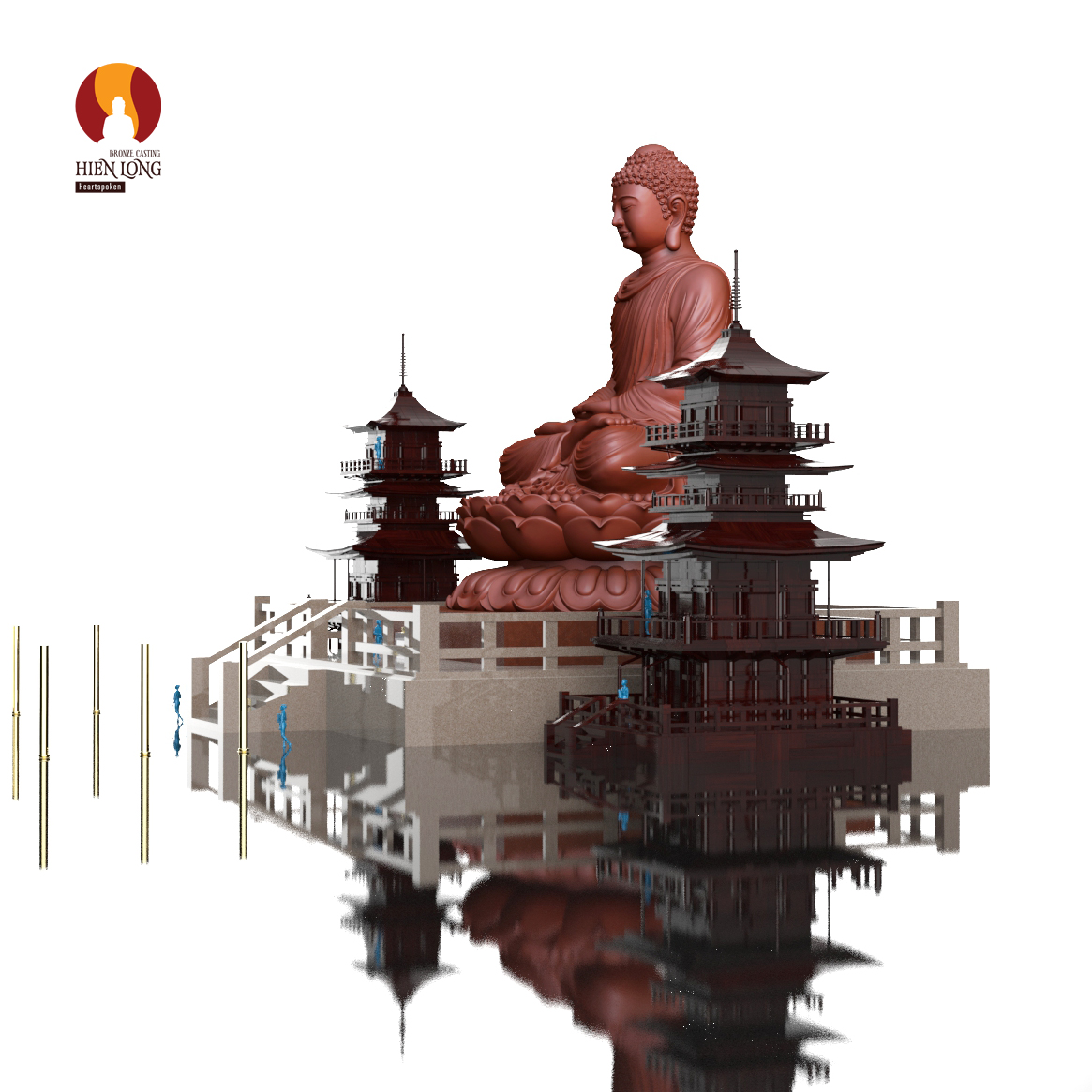

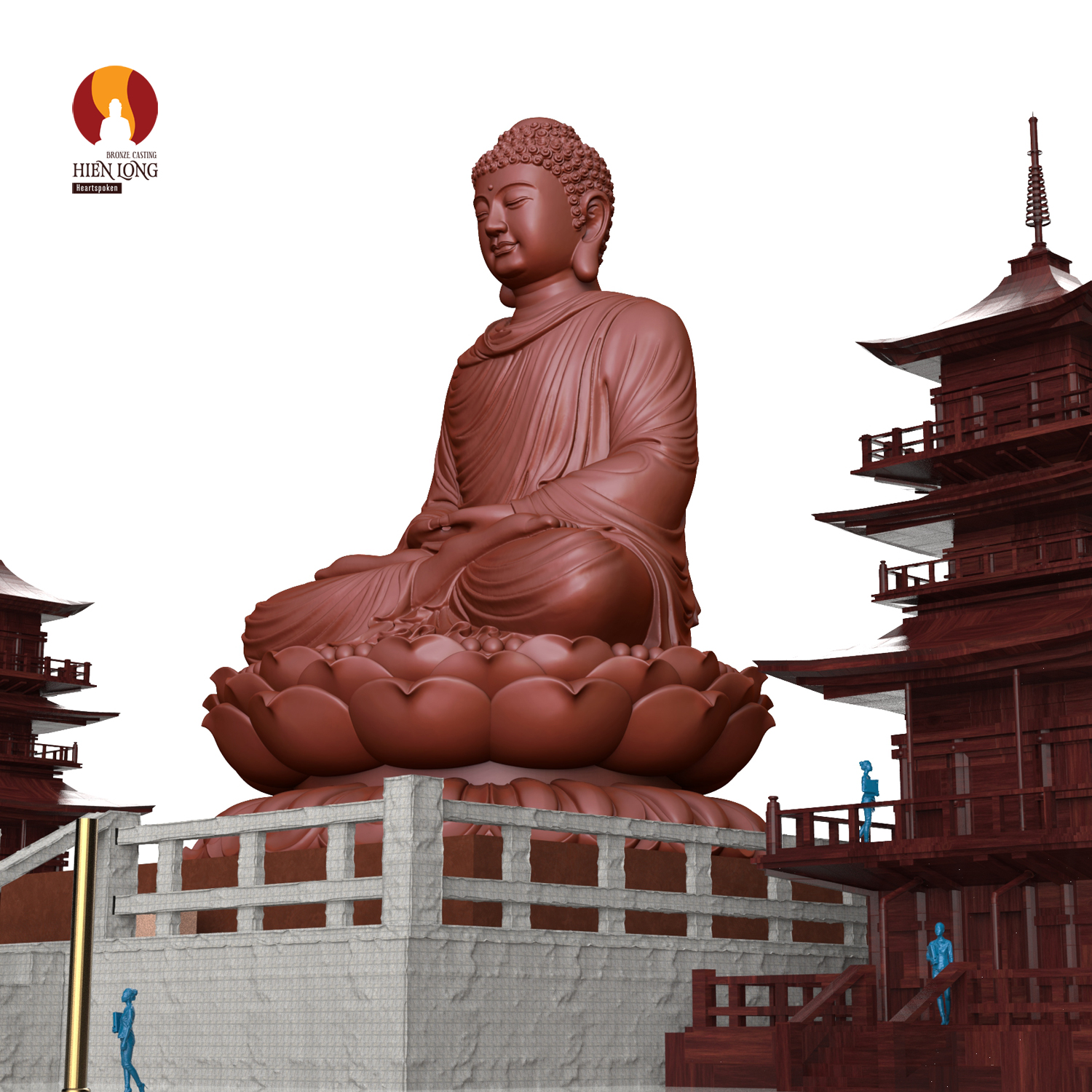

Thiết kế 3D Parametric, phân tích ứng suất tĩnh/động FEA, mô phỏng dòng chảy khí động học CFD. Lập hồ sơ bản vẽ thi công và biện pháp tổ chức thi công chi tiết trình Chủ đầu tư phê duyệt.

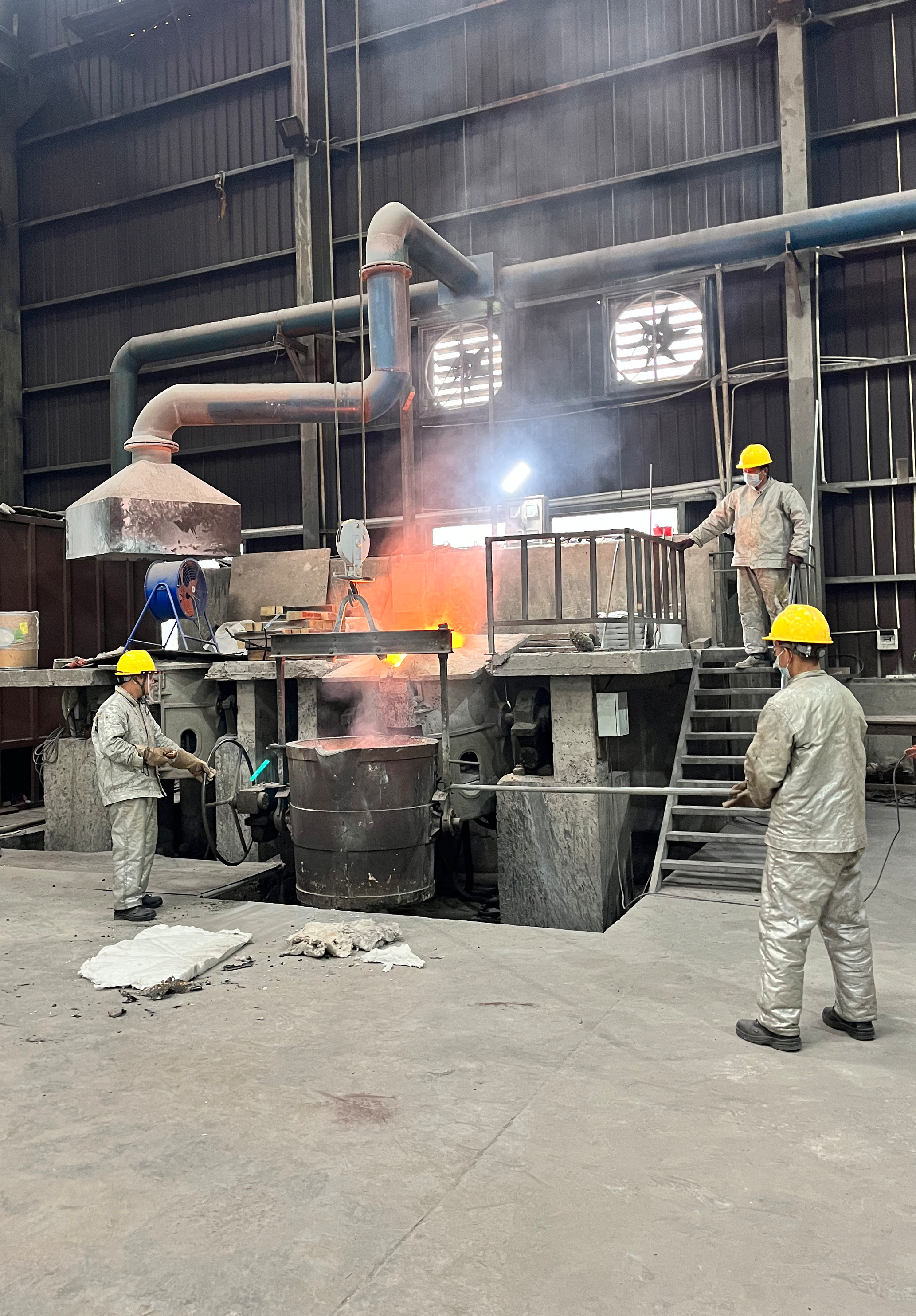

2.Cung ứng Vật tư & Đúc Thí nghiệm: Kiểm soát chất lượng đầu vào.

Kiểm định mác đồng đỏi hỏi phân tích quang phổ. Tiến hành đúc mẫu thử nghiệm tỉ lệ 1:1 các đoạn khớp nối phức tạp để kiểm tra độ co ngót và độ đồng đều của độ dày 5mm.

3.Thi công Móng bệ & Dựng Khung xương Inox: Thi công hạ tầng chịu lực.

Triển khai ép cọc, đổ bê tông móng bệ. Tiến hành cẩu lắp, định vị và tổ hợp khung dàn inox bằng thiết bị định vị Laser 3D Toàn đạc với độ chính xác dưới 1 mm

4.Lắp ghép Vỏ đồng, Hàn hoàn thiện & Xử lý Bề mặt: Thi công mỹ thuật & cơ khí.

Ốp các mảnh vỏ đồng 5mm lên khung inox thông qua hệ gối liên kết mềm. Tiến hành hàn kín mối nối, mài nhẵn, chạm khắc hoa văn khớp nối và xử lý hóa màu Patina tổng thể.

5.Nghiệm thu, Kiểm định & Bàn giao: Thử nghiệm & chuyển giao.

Kiểm tra không phá hủy mối hàn (NDT/Ultrasound), thử tải áp lực gió/mưa mô phỏng, nghiệm thu PCCC và bàn giao hồ sơ hoàn công, sổ tay vận hành bảo trì cho Nhà chùa.

III. GIẢI PHÁP KHOA HỌC & KỸ THUẬT CHO 8 THÁCH THỨC MÔI TRƯỜNG

Để bảo vệ đại tượng đồng mỏng 5mm cao 20m tồn tại vĩnh cửu (>800 năm) trước thiên nhiên, Tổng thầu ứng dụng các giải pháp kỹ thuật chuyên sâu:

STT	Thách thức Môi trường	Nguyên lý Khoa học & Giải pháp Kỹ thuật Triển khai
1	Chống cản gió	Tối ưu hóa Khí động học Bề mặt: Sử dụng mô phỏng CFD để điều chỉnh vi mô các nếp áo, dải lụa của tượng, giúp giảm hệ số cản gió C_d 1,2 xuống dưới 0,65. Khung inox bên trong chịu lực phân tán thay vì tập trung vào vỏ đồng.
2	Chống tạo gió xoáy	Triệt tiêu Tần số Cộng hưởng: Thiết kế các gờ thoát gió ẩn dọc theo nếp gấp mỹ thuật để phá vỡ các luồng xoáy bóc tách lớn thành các luồng nhiễu động nhỏ, ngăn hiện tượng rung lắc do cộng hưởng tần số gió.
3	Chống động đất	Kết cấu Khớp nối Mềm Chịu chấn (Base Isolation & Damping): Khung inox và vỏ đồng kết nối qua khớp cao su đệm đàn hồi. Hệ móng bệ tích hợp gối cách ly địa chấn, đảm bảo tượng chịu được động đất cấp 8-9 (Gia tốc nền PGA > 0.3g).
4	Chống UV, Mưa Axit & Đọng nước	Phủ Màng Schutz-Nano & Thoát nước Vi mô: Bề mặt đồng được phủ lớp Fluoropolymer Nano trong suốt kháng tia UV tuyệt đối và chống mưa axit ăn mòn. Mọi nếp gấp trên tượng đều có độ dốc vi mô >3^o cùng rãnh thoát nước ngầm hướng tâm, loại bỏ hoàn toàn điểm đọng nước.
5	Chống tiếng ồn & Tiếng hú	Lớp Phun Triệt âm Nội bộ: Mặt trong vỏ đồng 5mm được phun phủ một lớp cao su lưu hóa vi xốp dày 3mm. Lớp này vừa tiêu âm gió rít trong lòng tượng rỗng, vừa dập tắt âm thanh va đập do mưa lớn.
6	Chống phản chiếu	Xử lý Patina Tán xạ Ánh sáng: Bề mặt đồng không đánh bóng phản quang mà được xử lý hóa chất ăn mòn vi mô tạo độ nhám bề mặt cấp độ Nano. Ánh sáng mặt trời chiếu vào sẽ bị tán xạ đẳng hướng, không gây chói cho du khách và khu vực xung quanh.
7	Chống tụ mây mù & Ngưng tụ	Hệ thống Cột Thông gió Tự nhiên: Đỉnh tượng và chân bệ tích hợp các van thông gió một chiều ngụy trang. Sự chênh lệch nhiệt độ tạo dòng đối lưu không khí liên tục kéo ẩm ra ngoài, ngăn hiện tượng đọng sương làm gỉ khung inox bên trong.
8	Chống rêu mốc & Vi sinh	Đồng kim loại kháng sinh & Lớp sơn Nano Bạc: Bản chất của đồng (Cu²⁺) là chất diệt khuẩn tự nhiên. Tổng thầu kết hợp sơn phủ bổ sung Nano Bạc/Tảo mốc kỵ nước làm bề mặt tự làm sạch hiệu ứng lá sen khi có mưa.

IV. CÔNG NGHỆ MÔ PHỎNG, THỬ NGHIỆM & QUY TRÌNH BẢO TRÌ

1. Ứng dụng Công nghệ Mô phỏng số

· Mô phỏng Thủy khí động lực học: Đưa mô hình 3D của tượng vào không gian ảo với dải vận tốc gió bão cấp 15 - 17 (> 200km/h) để tính toán chính xác lực áp suất gió tác động lên từng phân đoạn vỏ đồng 5mm.

· Mô phỏng Phần tử hữu hạn: Phân tích ứng suất tập trung, mô phỏng hiện tượng co giãn nhiệt mùa hè/mùa đông và biến dạng kết cấu dưới tác động của tải trọng bản thân + gió + động đất.

2. Công tác Thử nghiệm Thực tế

· Thử nghiệm Hầm gió: Chế tạo mô hình tỷ lệ 1:20 đưa vào hầm gió thí nghiệm để đo đạc lực cản và hiện tượng cuộn xoáy thực tế.

· Chụp Siêu âm & X-ray Mối hàn (NDT): 100% đường hàn ghép giữa các mảnh vỏ đồng 5mm được kiểm tra bằng phương pháp siêu âm không phá hủy, đảm bảo không bị bọt khí hay nứt ngầm.

· Thử nghiệm Phun mưa Áp lực cao: Phun nước áp lực 5 bar trong 24 giờ liên tục để kiểm tra độ kín nước tuyệt đối của công trình trước khi nghiệm thu.

3. Chương trình Bảo trì & Giám sát Định kỳ (O&M Program)

Hệ thống cảm biến IoT giám sát thời gian thực: Cài đặt các cảm biến biến dạng và cảm biến độ nghiêng bên trong khung inox, truyền dữ liệu 24/7 về Trung tâm Điều hành của Tổng thầu để cảnh báo sớm.
Lịch trình bảo trì định kỳ:
- 6 tháng/lần: Kiểm tra hệ thống thông gió, cảm biến và tình trạng thoát nước nội bộ.
- 2 năm/lần: Soi kính hiển vi bề mặt Patina, kiểm tra lực siết bu-lông gối đỡ đàn hồi.
- 5 năm/lần: Phủ bổ sung lớp màng bảo vệ Nano kỵ nước bề mặt ngoài tượng.
